VÁLVULA DE GUILHOTINA TIPO WAFER BI-DIRECIONAL - SÉRIE M POR ATUADOR ELÉTRICO (MOTOR ELÉTRICO)

APLICAÇÃO:

USO EM LÍQUIDOS PASTOSOS, MASSA DE PAPEL, AGUÁ, TRATAMENTO DE AGUÁ, ÁGUAS RESIDUAIS, INDÚSTRIA QUÍMICA, CRISTALIZANTES, PRODUTOS PULVERIZADOS, CIMENTOS, TRANSPORTES PNEUMÁTICOS ESTOCAGEM E SEMELHANTES.

MATERIAL DO CORPO:

ASTM A536 FERRO NODULAR GGG40

ASTM A536 FERRO NODULAR GGG40, COM ANEL DE REVESTIMENTO EM ACO INOX AISI 304 E AISI 316

ASTM A351 CF8 GR AISI 304

ASTM A351 CF8M GR AISI 316

ACIONAMENTOS:

POR ATUADOR ELÉTRICO (MOTOR ELÉTRICO)

*(VOLTAGEM FORNECIDA PELO CLIENTE)

TAMANHOS:

DN 50mm (2”) a DN 800mm (32”)

PRESSÕES:

CWP (bar) - 10 - DN 50mm a DN 150mm

CWP (bar) - 8- DN 200mm

CWP (bar) - 6- DN 250mm a DN 400mm

CWP (bar) - 4- DN 450mm a DN 800mm

TIPO DE PASSAGENS:

PLENA

TRIANGULAR

PENTAGONAL

V-PORT

INSTALAÇÕES:

NORMAS PN10, ANSI B16.5 CLASSE 150 lbs.

ACESSÓRIOS:

SENSOR INDUTIVO DE POSIÇÃO ABERTO/FECHADO

PLACA DE IDENTIFICAÇÃO EM AÇO INOX AISI 304

OUTROS SOB CONSULTA

Especificar modelo

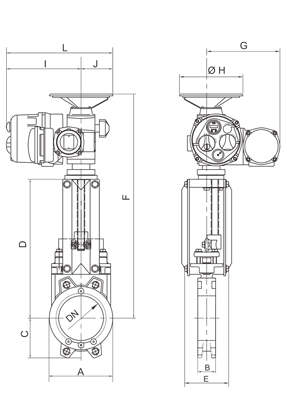

Acionamento manual por atuador elétrico (Motor Elétrico) (Passe o mouse para visualizar as medidas)

DN		A	B	C	D	E	F	G	H	I	J	L	M³	Peso
50MM	2"	130	45	63	265	125	507	442	300	212	150	362	0,012	41KG
65MM	2.1/2"	140	45	67	295	125	538	442	300	212	150	362	0,015	42KG
80MM	3"	150	50	78	323	125	565	442	300	212	150	362	0,018	44KG
100MM	4"	160	50	110	364	125	606	442	300	212	150	362	0,025	45KG
125MM	5"	180	50	117	402	125	644	442	300	212	150	362	0,03	48KG
150MM	6"	210	60	130	448	125	690	442	300	212	150	362	0,038	52KG
200MM	8"	262	60	160	540	125	782	442	300	212	150	362	0,06	59KG
250MM	10"	328	70	200	650	170	892	442	300	212	150	362	0,09	80KG
300MM	12"	370	70	235	745	170	987	442	300	212	150	362	0,13	91KG
350MM	14"	430	75	260	860	170	1102	442	300	212	150	362	0,18	115KG
400MM	16"	500	90	290	925	200	1167	442	300	212	150	362	0,29	178KG
450MM	18"	560	110	320	1100	210	1342	442	300	212	150	362	0,35	214KG
500MM	20"	635	110	350	1180	230	1422	442	300	212	150	362	0,42	242KG
600MM	24"	740	130	410	1365	250	1607	442	300	212	150	362	0,58	344KG
700MM	28"	895	150	465	1590	315	1832	442	300	212	150	362	1,14	520KG
800MM	32"	1045	150	510	1640	425	1957	442	300	212	150	362	1,92	628KG

Sujeito a alteração sem aviso prévio
