VÁLVULA DE GUILHOTINA TIPO WAFER- SÉRIE MF MANUAL POR CATRACA (RATCHET)
Especificar modelo
APLICAÇÃO:
USO EM TANQUES COM TRANSMISSOR OU SENSOR EM SUA SAÍDA, ONDE REQUER UM CURTO FACE A FACE COM DIMENSÕES REDUZIDAS. INSTALADA NA PAREDE DO TANQUE.
MATERIAL DO CORPO:
ASTM A351 CF8 GR 304, ASTM A351 CF8M GR AISI316
ACIONAMENTO:
CATRACA (RATCHET)
TAMANHO:
DN 80mm (3”)
PRESSÕES:
CWP (bar) 10
INSTALAÇÕES:
NORMAS PN10, ANSI B16.5 CLASSE 150 lbs
ACESSÓRIOS:
PLACA DE IDENTIFICAÇÃO EM AÇO INOX AISI 304
OUTROS SOB CONSULTA

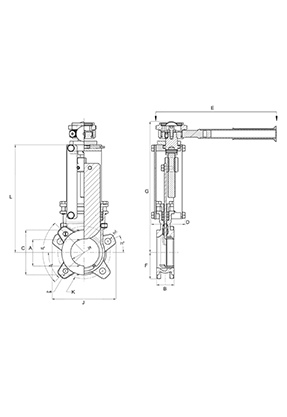

Acionamento por catraca (Passe o mouse para visualizar as medidas)
| PN10 | ANSI | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | J | K | L | M | S1 | S3 | |
| PN10 | 79 | 51 | 130 | 98 | 360 | 80 | 376 | 184 | 160 | 312 | 18 | M16 | - |
| ANSI Classe 150 |
79 | 51 | 130 | 98 | 360 | 80 | 376 | 184 | 152,4 | 312 | 18 | - | 5/8 |
DN
A
B
C
D
E
F
G
J
K
L
M
Sujeito a alteração sem aviso prévio
